75 kW Power Pack & Hydraulische Slangenhaspel
Ontwerp en bouw van een 75 kW elektrisch/hydraulisch power pack en een elektrisch aangedreven hydraulische slangenhaspel. Onderdeel van een systeem voor de aansturing van een op afstand bestuurbare graafmachine (Remote TankBot).
Projectomschrijving
Kuijpers Technical Designs heeft in opdracht van een opdrachtgever een compleet hydraulisch aandrijfsysteem ontworpen en gebouwd, bestaande uit een 75 kW elektrisch/hydraulisch power pack en een hydraulische slangenhaspel met 100 meter slangenpakket. Het systeem is ontwikkeld als aandrijf- en voedingsunit voor een op afstand bestuurbare graafmachine.
Power Pack 75 kW
- Elektrisch aangedreven (400 Volt / 190 A) met frequentieregelaar
- 75 kW vermogen, max. 300 bar werkdruk, 150 L/min flow
- Lucht/olie koeling met 37,5 kW capaciteit
- 300 liter hydrauliektank
- HMI-besturing in besturingskast op de power pack
- Afmetingen: 2750 × 1250 × 1250 mm, totaalgewicht ca. 2.100 kg
Hydraulische Slangenhaspel
- Elektrisch aangedreven (400 Volt / 16 A) met haakse overbrenging
- 100 meter slangenpakket met pers-, retour-, lek- en communicatieslangen
- Max. trekkracht 1.200 kg, max. snelheid 0,5 m/s
- Geïntegreerd Ethernet- en CANbus communicatiecircuit
- Afmetingen: 1500 × 1750 × 1550 mm, totaalgewicht ca. 1.350 kg

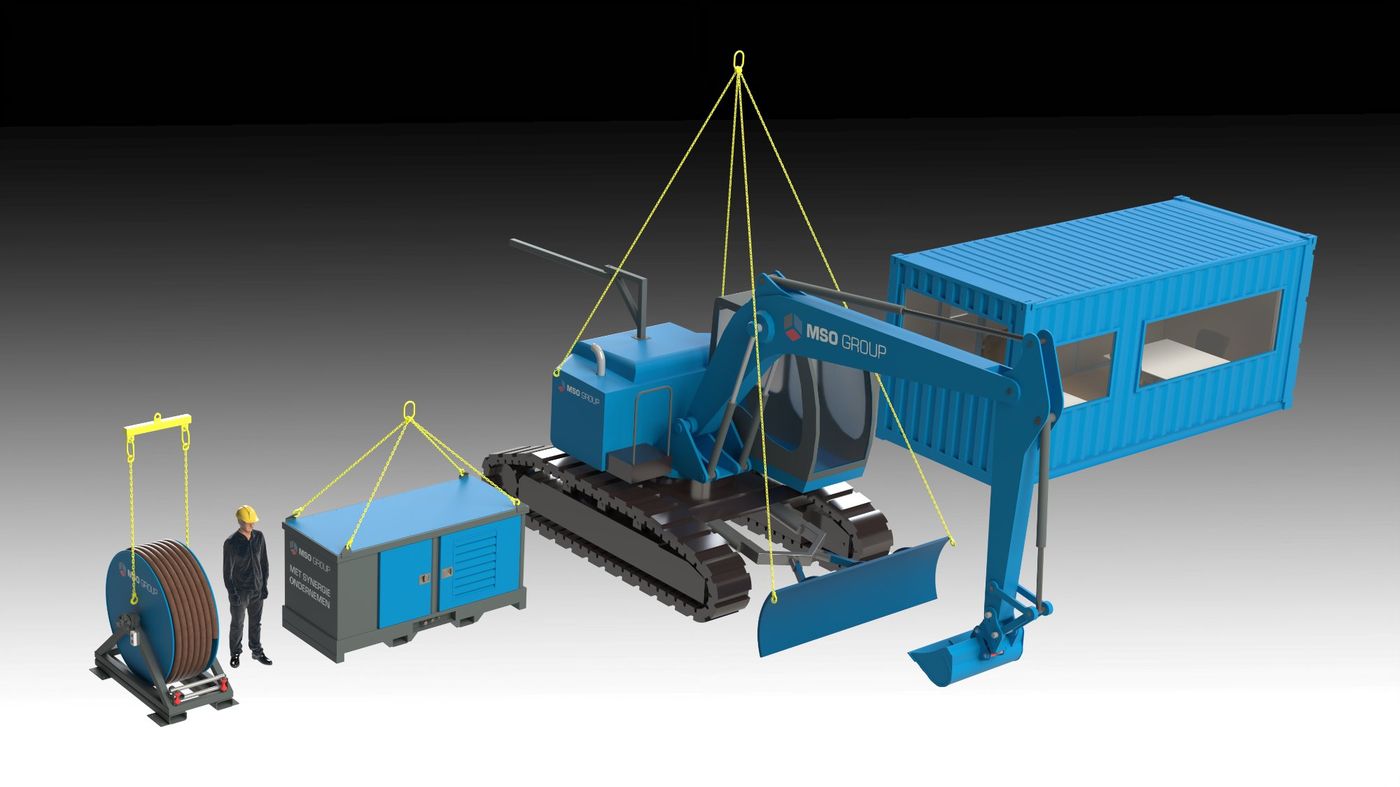

3D CAD renders
