Pack de Potencia 75 kW y Carrete de Manguera Hidráulica
Diseño y construcción de un pack eléctrico/hidráulico de 75 kW y un carrete de manguera hidráulica accionado eléctricamente. Parte de un sistema para controlar una excavadora operada remotamente (TankBot Remoto).
Descripción del Proyecto
En nombre de un cliente, Kuijpers Technical Designs diseñó y construyó un sistema completo de accionamiento hidráulico, consistente en un pack eléctrico/hidráulico de 75 kW y un carrete de manguera hidráulica con 100 metros de paquete de manguera. El sistema fue desarrollado como unidad de accionamiento y potencia para una excavadora controlada remotamente.
Pack de Potencia 75 kW
- Accionado eléctricamente (400 Voltios / 190 A) con controlador de frecuencia
- Potencia de 75 kW, presión de trabajo máxima de 300 bar, flujo de 150 L/min
- Enfriamiento aire/aceite con capacidad de 37.5 kW
- Tanque hidráulico de 300 litros
- Control HMI en gabinete de control en el pack de potencia
- Dimensiones: 2750 × 1250 × 1250 mm, peso total aproximado 2,100 kg
Carrete de Manguera Hidráulica
- Accionado eléctricamente (400 Voltios / 16 A) con transmisión angular
- Paquete de manguera de 100 metros con mangueras de presión, retorno, fuga y comunicación
- Fuerza de tracción máxima de 1,200 kg, velocidad máxima de 0.5 m/s
- Circuito de comunicación Ethernet y CANbus integrado
- Dimensiones: 1500 × 1750 × 1550 mm, peso total aproximado 1,350 kg

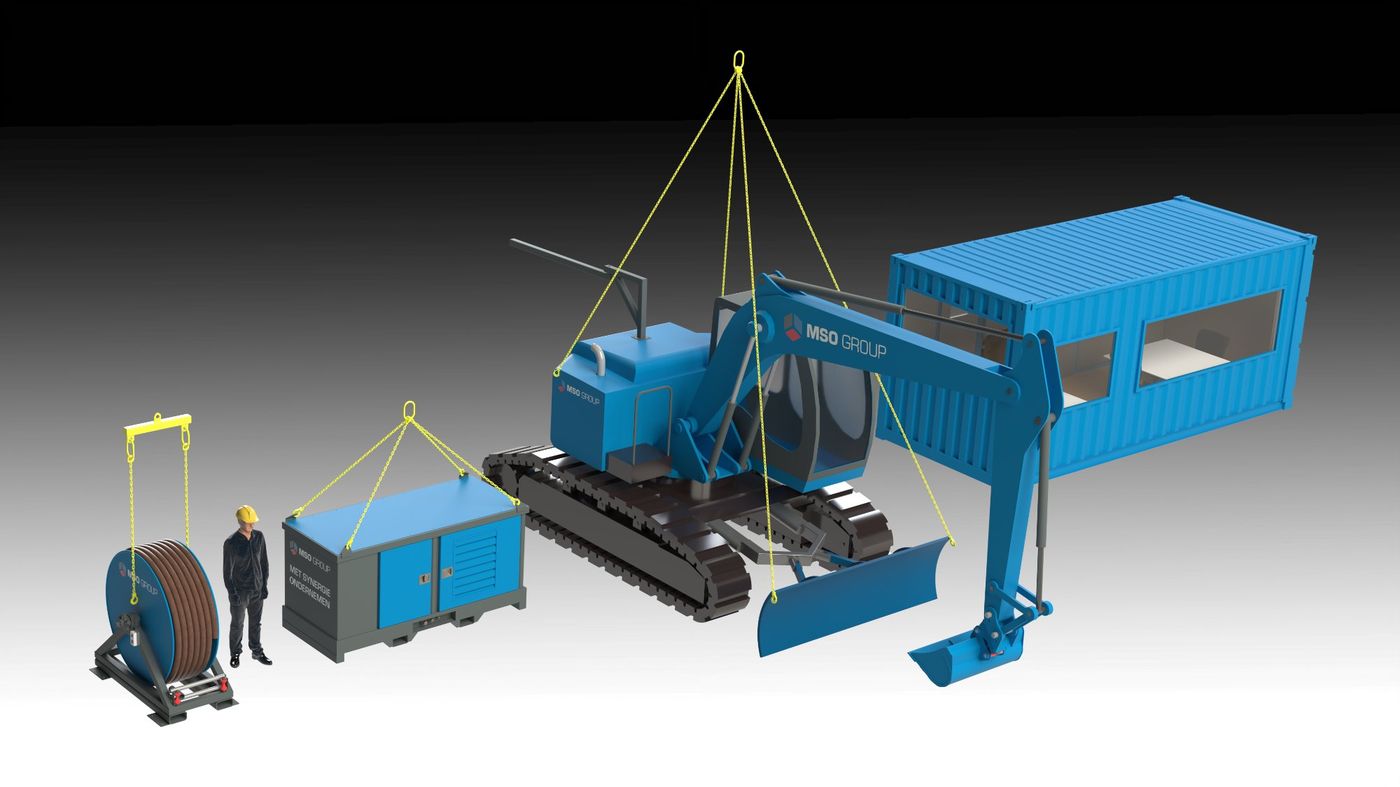

Renderizaciones 3D CAD
