CAT 5110B Manipulador de Pasadores del Tren de Rodaje
Manipulador hidráulico para empujar hacia dentro y hacia fuera los pasadores del tren de rodaje de una excavadora de demolición CAT 5110B. Los pasadores estándar pesan 160 kg cada uno (demasiado pesados para su extracción manual). Esta solución utiliza dos cilindros de cucharón existentes para mover dos pasadores simultáneamente.
Descripción del Proyecto

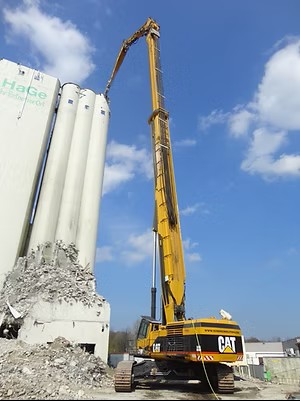

La CAT 5110B es una excavadora de demolición pesada cuyo tren de rodaje debe desmontarse cuando la máquina se transporta. Para desconectar las orugas, se deben extraer grandes pasadores de acero. Cada pasador pesa 160 kg, lo que hace que la extracción manual sea prácticamente imposible y peligrosa para el personal.
Kuijpers Technical Designs desarrolló un manipulador hidráulico de pasadores para este fin. La herramienta utiliza dos cilindros de cucharón existentes (110-70-1055 mm): un cilindro por funda, permitiendo empujar dos pasadores hacia dentro o hacia fuera simultáneamente. El diseño utiliza componentes existentes para reducir costos y simplificar el mantenimiento.
Especificaciones Técnicas
- Máquina: Excavadora de demolición CAT 5110B
- Peso del pasador: 160 kg cada uno
- Accionamiento: 2× cilindro hidráulico de cucharón (Ø110/70 mm, carrera 1055 mm)
- Operación: 1 cilindro por funda, dos pasadores simultáneamente
- Peso total del manipulador: 808 kg
- Dimensiones extendido (pasador fuera): 5225 × 4220 mm
- Dimensiones retraído (pasador dentro): 4125 mm de longitud
- Par de apriete de pernos: 70 Nm
- Material de construcción: S235J0 / S355J0
- Número de plano: KTD113_v3-00
Principios de Diseño
- Uso de cilindros de cucharón existentes para eficiencia en costos
- Extracción simultánea de dos pasadores para desmontaje rápido
- Construcción resistente de acero adecuada para trabajo de demolición pesado
- Almacenamiento compacto cuando los pasadores están insertados
- Diseño conforme a tolerancias ISO 2768-M e ISO 2768-K
Aplicación
El manipulador de pasadores se utiliza cada vez que la CAT 5110B necesita ser transportada. Al usar el sistema hidráulico propio de la excavadora, no se requiere fuente de energía externa. Los dos cilindros empujan sincrónicamente los pasadores fuera del tren de rodaje, tras lo cual las orugas pueden desconectarse. Durante el reensamblaje, los pasadores se empujan de vuelta con el mismo método.

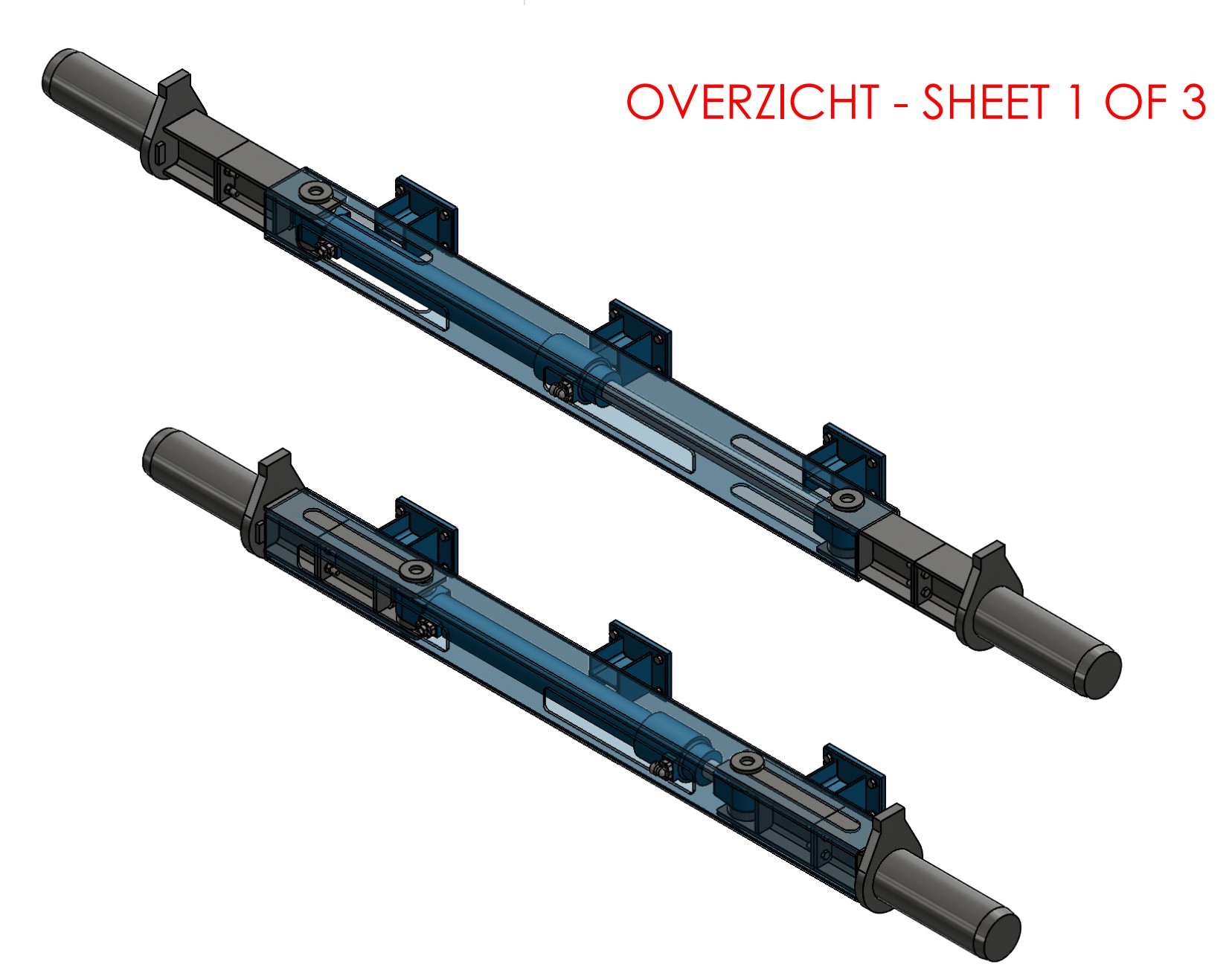

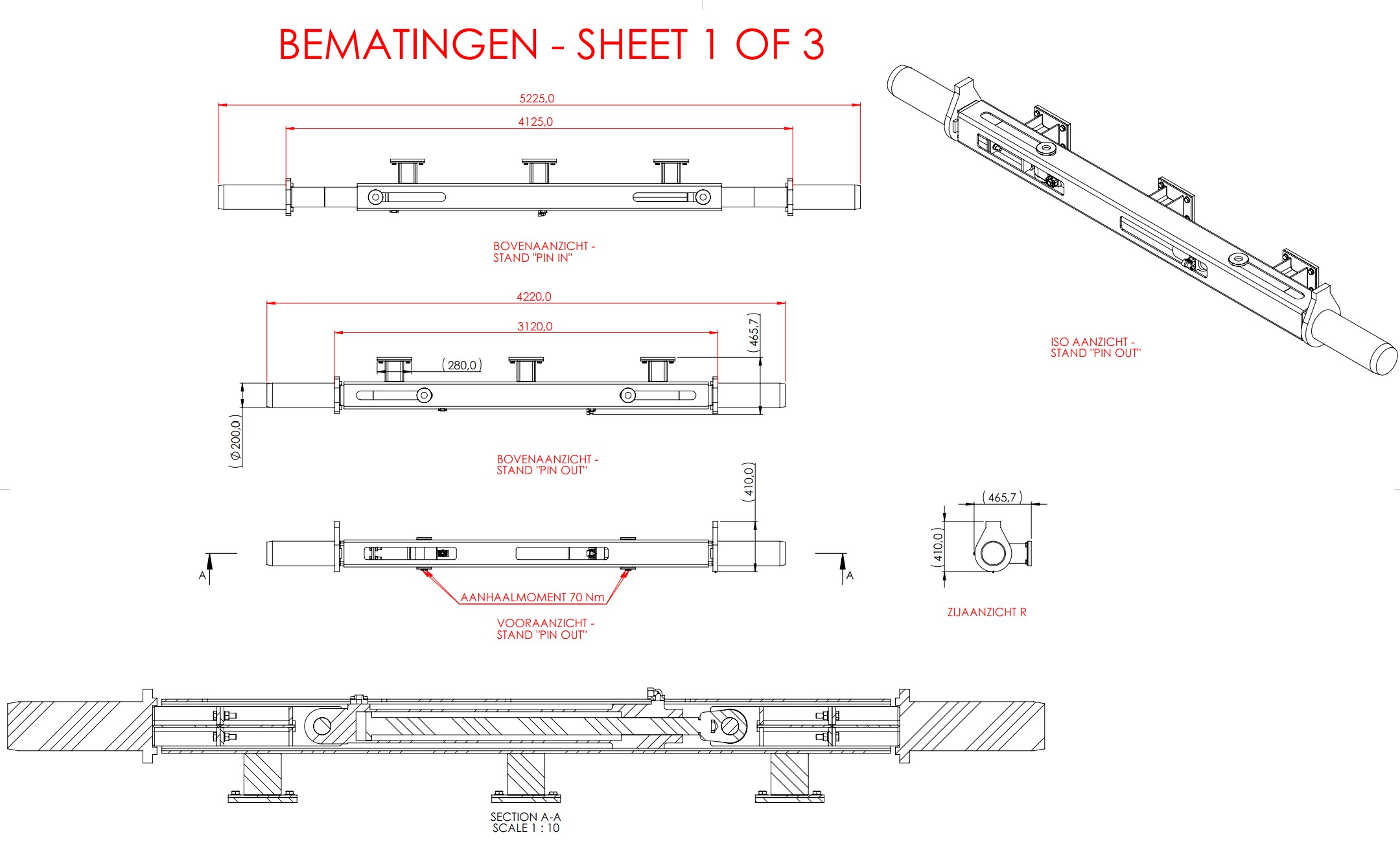

Fotos y Planos
