CAT 5110B Onderwagen Pennen Manipulator
Hydraulische manipulator voor het in- en uitdrukken van de onderwagen pennen van een CAT 5110B sloopgraafmachine. De standaard pennen wegen elk 160 kg, te zwaar om handmatig te verwijderen. Deze oplossing maakt gebruik van twee bestaande bakcilinders om twee pennen tegelijk te verplaatsen.
Projectomschrijving

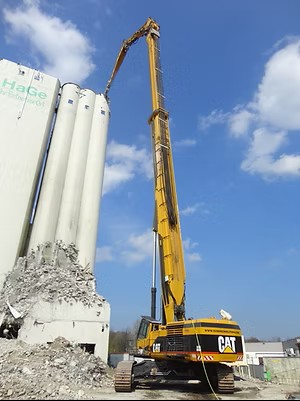

De CAT 5110B is een zware sloopgraafmachine waarvan de onderwagen moet worden gedemonteerd wanneer de machine op transport gaat. Om de rupsbanden los te koppelen moeten grote stalen pennen worden verwijderd. Elke pen weegt 160 kg, wat handmatig verwijderen praktisch onmogelijk maakt en gevaarlijk is voor het personeel.

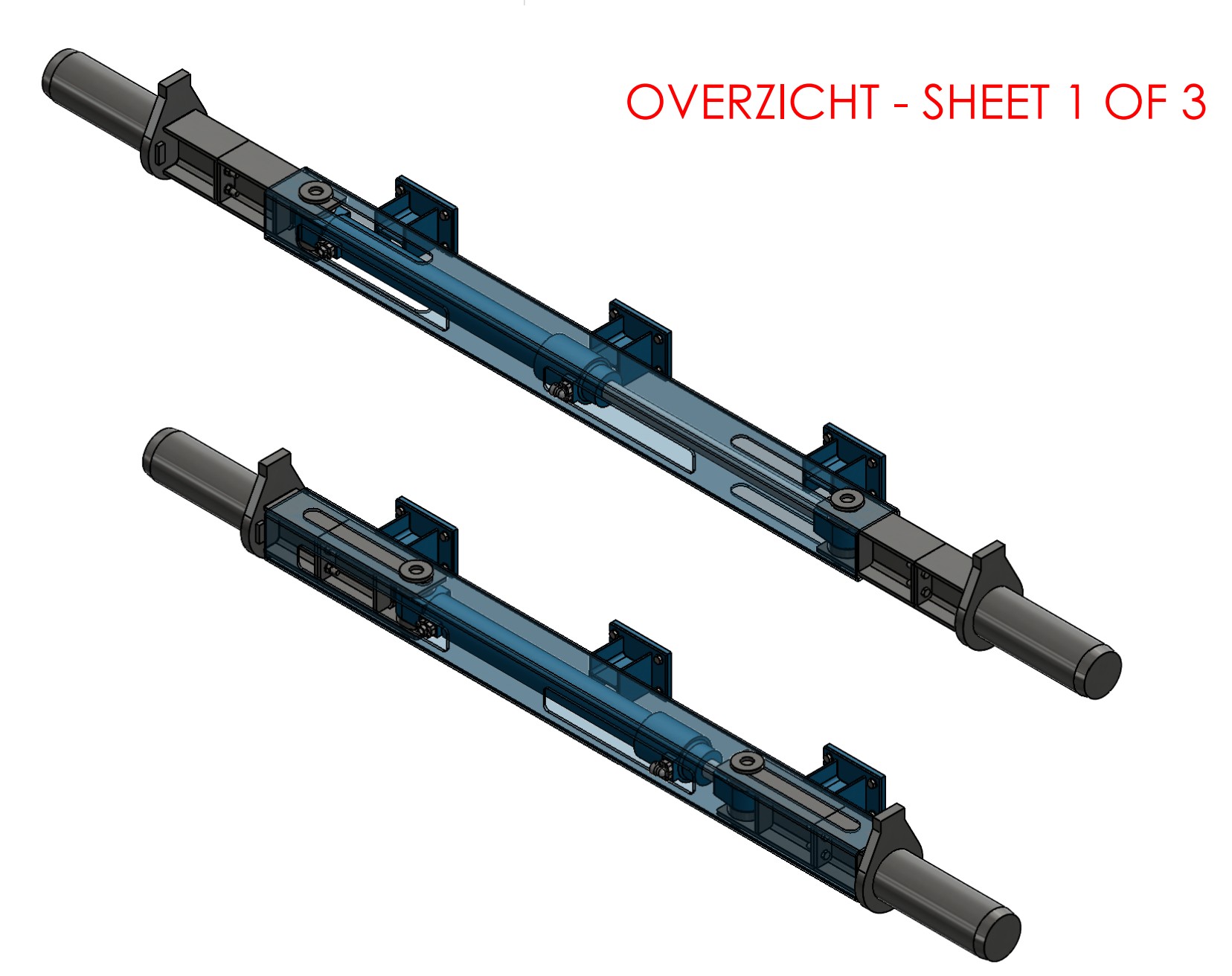

Kuijpers Technical Designs heeft hiervoor een hydraulische pennen manipulator ontworpen. Het gereedschap gebruikt twee bestaande bakcilinders (110-70-1055 mm), één cilinder per koker, waarmee twee pennen tegelijk eruit of erin gedrukt kunnen worden. Het ontwerp maakt gebruik van bestaande componenten om kosten te beperken en onderhoud te vereenvoudigen.
Technische specificaties
- Machine: CAT 5110B sloopgraafmachine
- Pengewicht: 160 kg per stuk

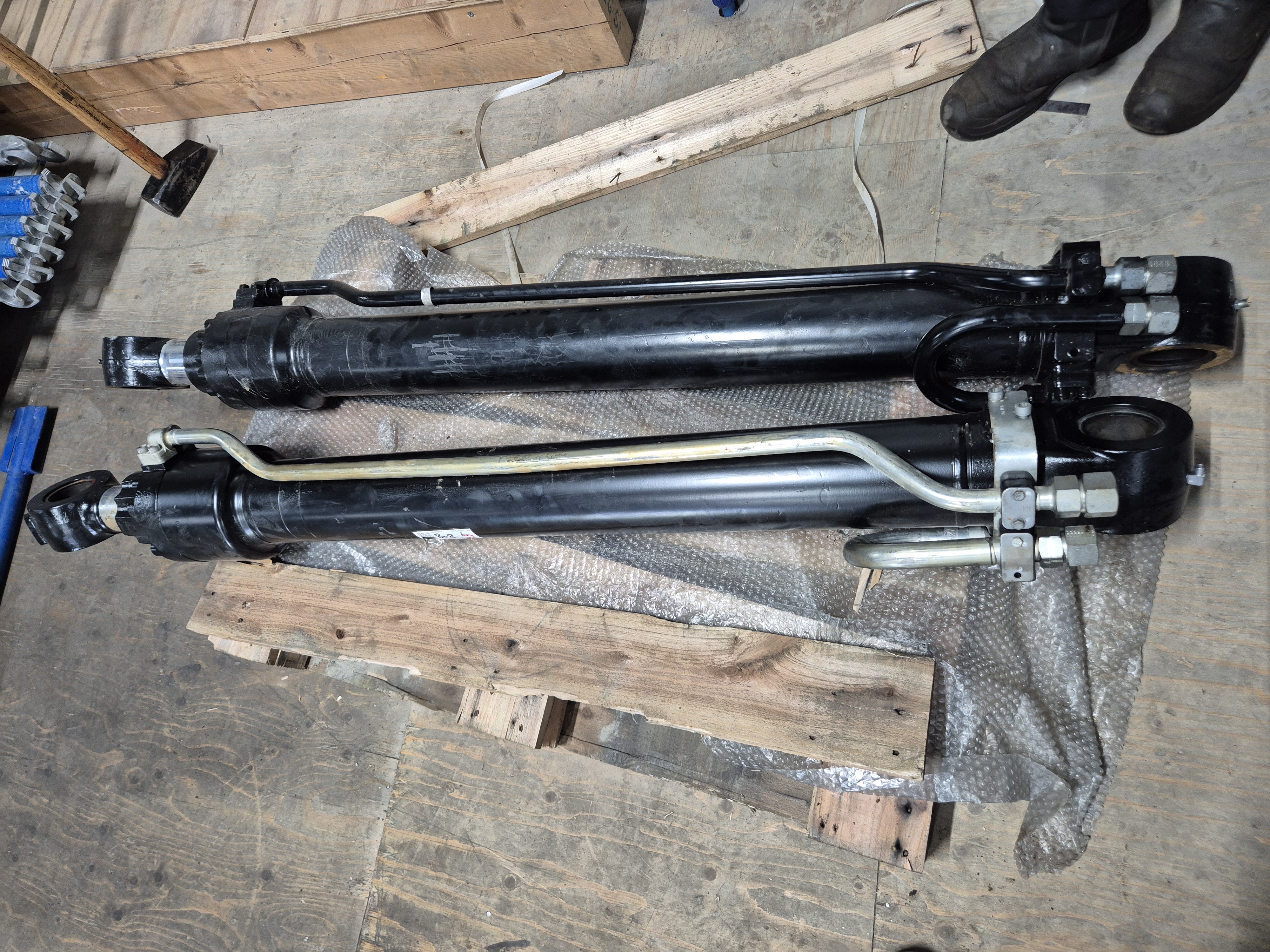

- Aandrijving: 2× hydraulische bakcilinder (Ø110/70 mm, slag 1055 mm)
- Werking: 1 cilinder per koker, twee pennen gelijktijdig in- of uitdrukken
- Totaalgewicht manipulator: 808 kg

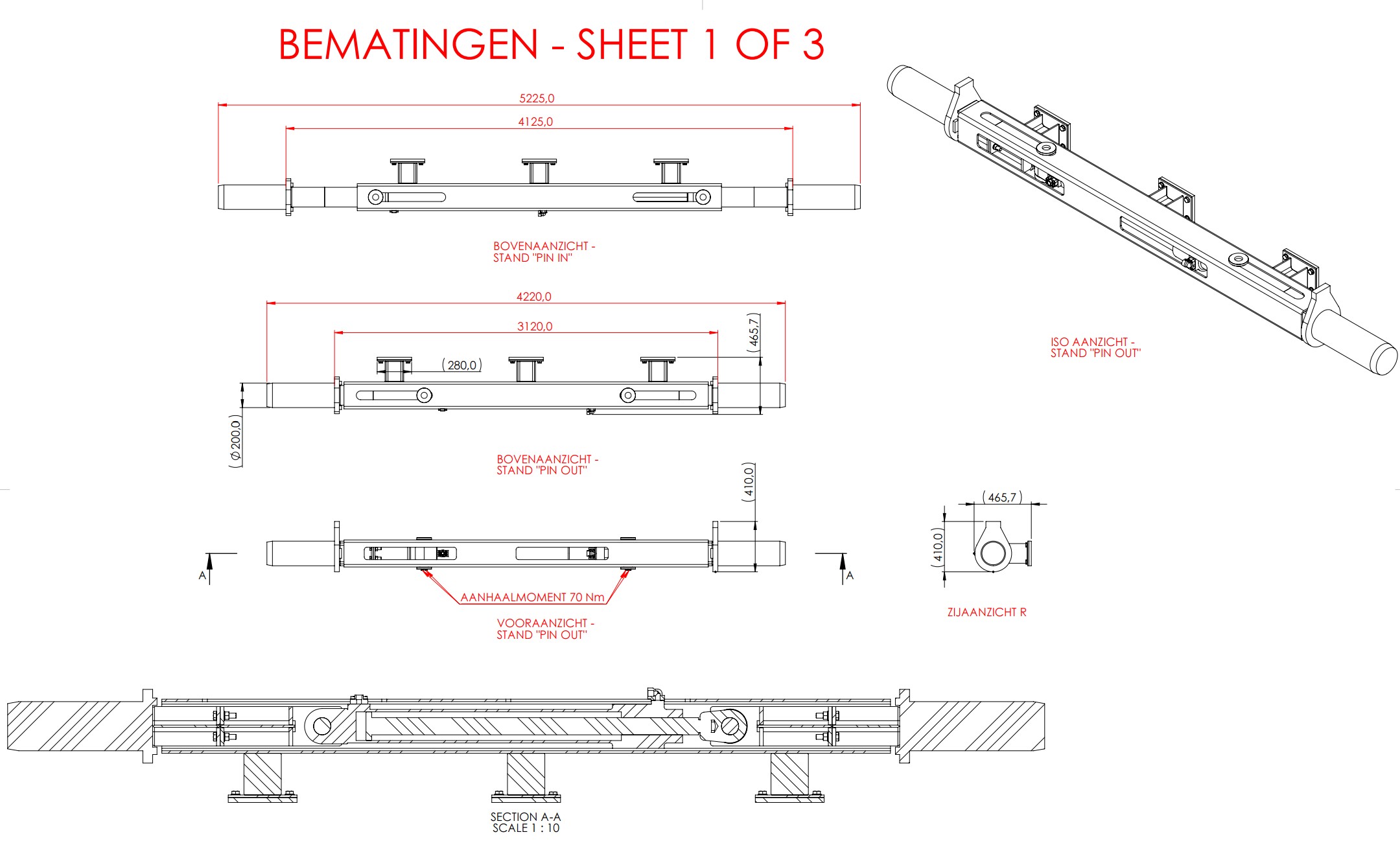

- Afmetingen uitgeschoven (pin out): 5225 × 4220 mm
- Afmetingen ingeschoven (pin in): 4125 mm lengte
- Aanhaalmoment bouten: 70 Nm
- Materiaal constructie: S235J0 / S355J0
- Tekeningnummer: KTD113_v3-00
Ontwerpuitgangspunten
- Gebruik van bestaande bakcilinders voor kostenefficiëntie
- Twee pennen gelijktijdig verwijderen voor snelle demontage
- Robuuste staalconstructie geschikt voor zwaar sloopwerk
- Compacte opslag wanneer pennen ingedrukt zijn
- Ontwerp conform ISO 2768-M en ISO 2768-K toleranties
Toepassing
De pennen manipulator wordt ingezet telkens wanneer de CAT 5110B op transport moet. Door het hydraulisch systeem van de graafmachine zelf te gebruiken, is geen externe energiebron nodig. De twee cilinders drukken de pennen synchroon uit de onderwagen, waarna de rupsbanden losgekoppeld kunnen worden. Bij hermontage worden de pennen op dezelfde wijze weer ingedrukt.
Foto's & Tekeningen
