Plataforma de Perforación con Compensación de Oleaje Activa
Diseño conceptual de una plataforma de perforación con compensación activa de oleaje (AHCDP) para investigación geotécnica del lecho marino en el Mar Caspio. La plataforma compensa los movimientos del buque en tiempo real, permitiendo operaciones precisas de perforación y pruebas de penetración de cono (CPT) bajo condiciones de olas.
Descripción del Proyecto
Kuijpers Technical Designs desarrolló el diseño conceptual de una Plataforma de Perforación con Compensación de Oleaje Activa (AHCDP) destinada al despliegue en el Mar Caspio septentrional. La plataforma se monta en la moonpool de un buque de perforación y compensa activamente los movimientos de olas del buque. Esto mantiene el equipo de perforación estable en relación con el lecho marino, incluso con alturas de ola de hasta 2 metros.
La plataforma aloja un equipo de perforación con cargador automático de tuberías (50 tuberías), un equipo de sondeo CPT (Prueba de Penetración de Cono), y un panel de control. El sistema utiliza una Unidad de Referencia de Movimiento (MRU) y software de control avanzado para compensación activa de oleaje en tiempo real.
Requisitos de Diseño
- Altura de ola: máxima 2 metros, período de ola 7 segundos
- Área de operación: Mar Caspio septentrional, condiciones de hielo
- Profundidad del agua: mínima 20 metros
- Profundidad de perforación: 300 metros (100 tuberías × 3 metros)
- Compensación de oleaje: solo vertical (sin compensación de balanceo y cabeceo)
- Ventana operacional: 5°+1° escora, 2°+0,5° asiento, altura máxima de ola 1m, viento 5 Bft
- Diseño según DNV-RP-N201, DNV-RP-N202 y DNV-ST-0378
Conceptos
Se investigaron cuatro conceptos diferentes para el soporte y accionamiento de la plataforma:
- Concepto 1: Plataforma apoyada por 3 cilindros hidráulicos (Ø120 mm, carrera 2000 mm, máximo 140 bar, 250 kW)

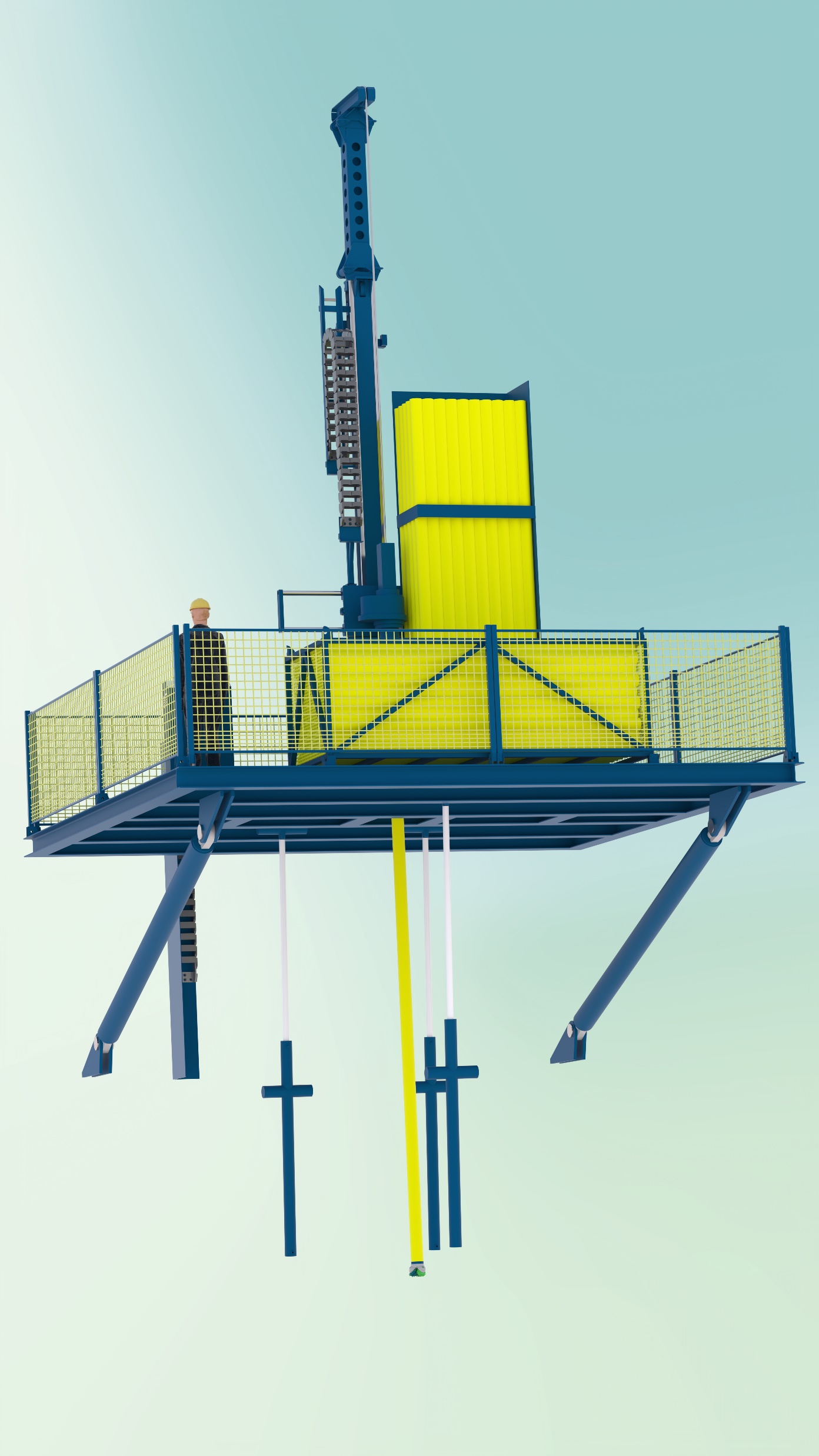

- Concepto 2: Plataforma apoyada por 3 cilindros hidráulicos con 3 puntales móviles
- Concepto 3: Plataforma apoyada por 4 cilindros hidráulicos

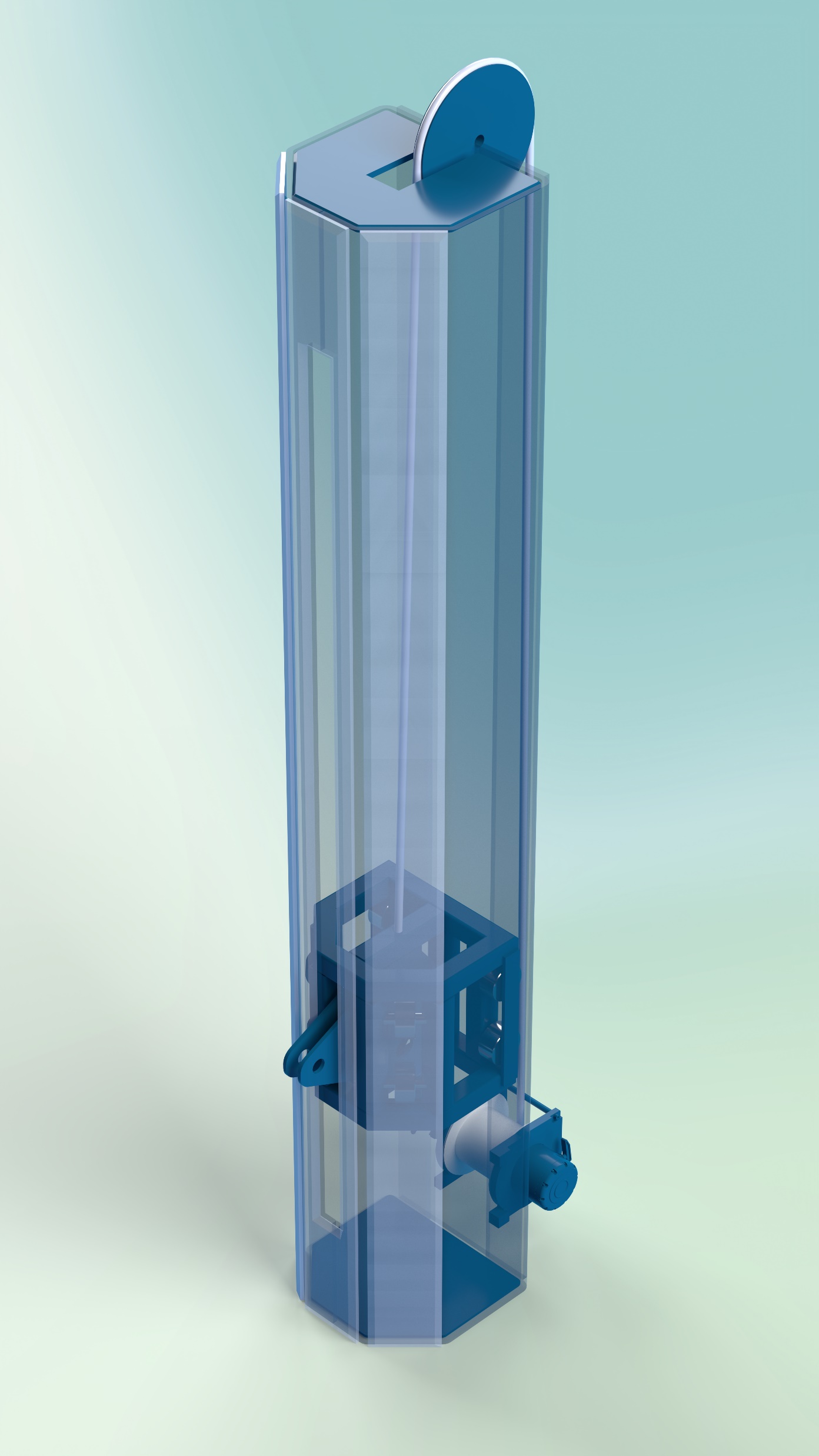

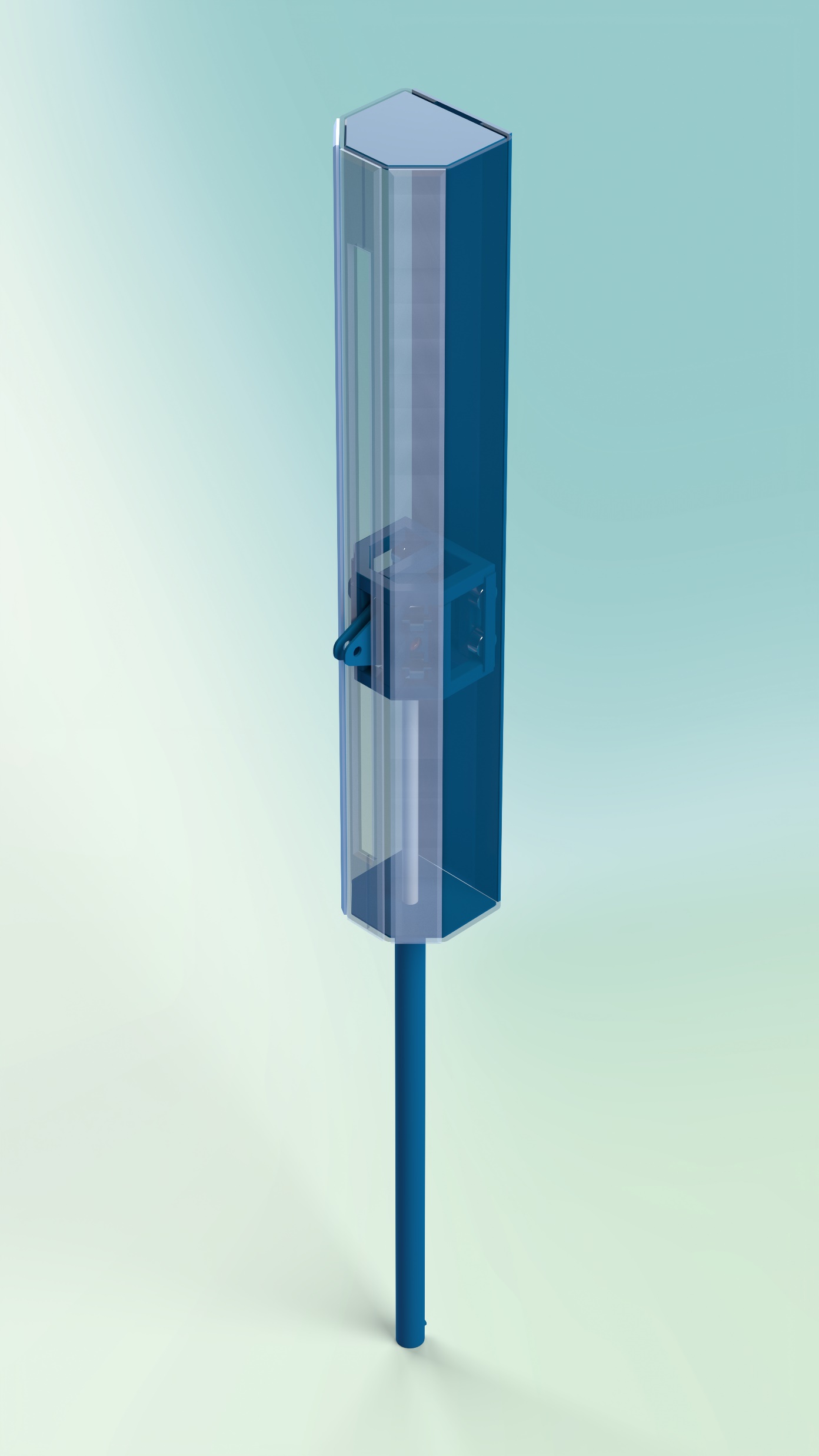

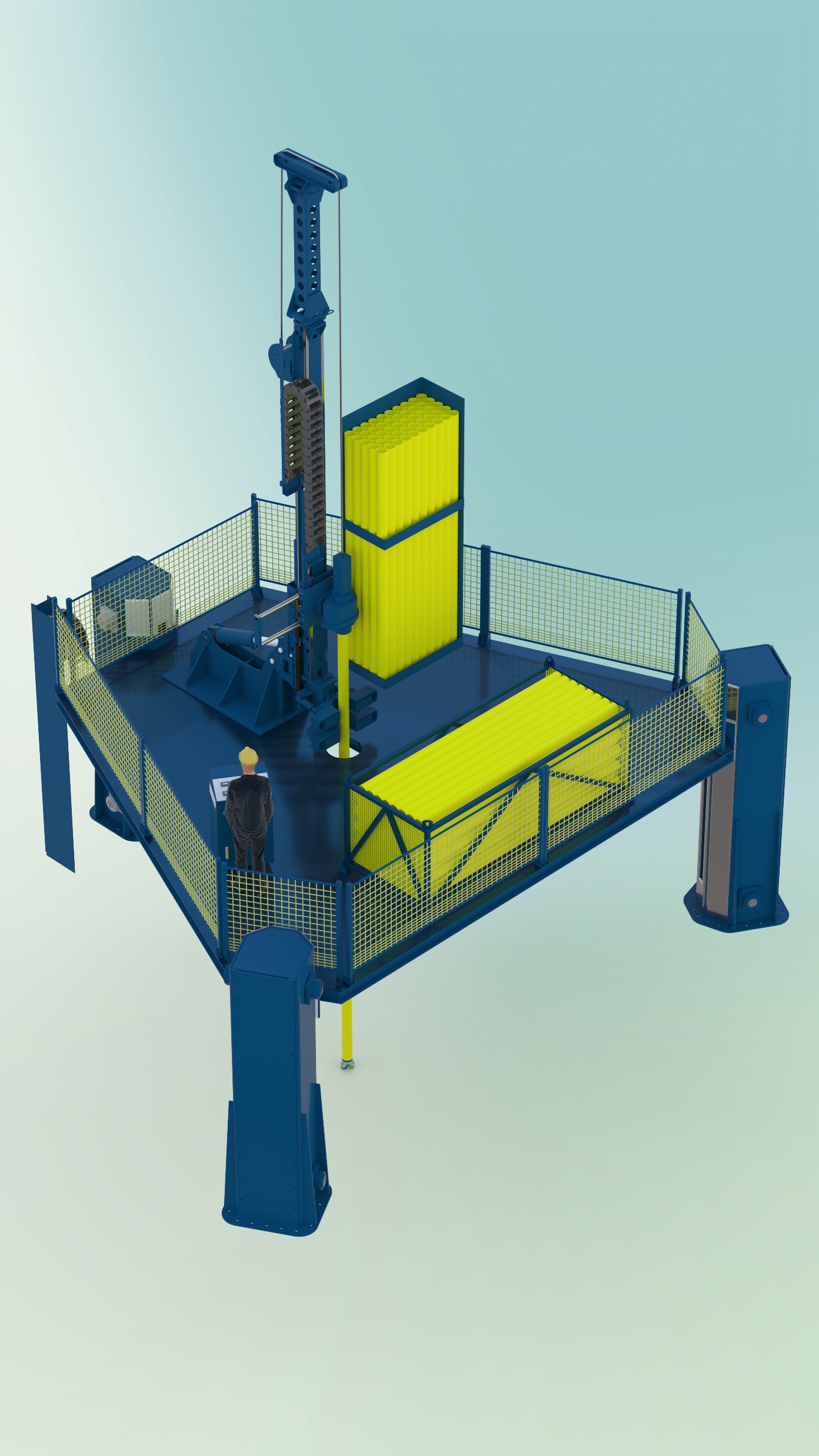

- Concepto 4: Plataforma apoyada por 3 columnas montadas en moonpool, con accionamiento de cadena, cilindro hidráulico o sistema de polipasto
Equipamiento de la Plataforma
- Equipo de perforación con cargador automático de tuberías (50 tuberías de 3 metros)
- Bastidor de almacenamiento para 50 tuberías de perforación adicionales
- Equipo de sondeo de Prueba de Penetración de Cono (CPT)
- Panel de control para equipos de perforación y CPT
- Manipulador de tuberías y cadena de energía
- Espacio de trabajo para 2 operadores
Software AHC
El sistema de Compensación Activa de Oleaje funciona con una Unidad de Referencia de Movimiento (MRU) que mide los movimientos del buque en tiempo real. Algoritmos avanzados (transformada de Fourier) predicen el patrón de olas y calculan el movimiento de compensación requerido. El sistema aplica ahorro de carga máxima para optimizar el consumo de energía, con una desviación máxima de 7,5 cm de la trayectoria deseada.
Datos Operacionales
- 80 turnos de trabajo por año
- Una perforación a 300 m de profundidad tarda aproximadamente 12 horas
- Por cada perforación aproximadamente 6.200 movimientos de compensación verticales
- Por año aproximadamente 500.000 movimientos arriba y abajo
- Vida útil del accionamiento de cadena: 1.000 horas (500.000 movimientos)

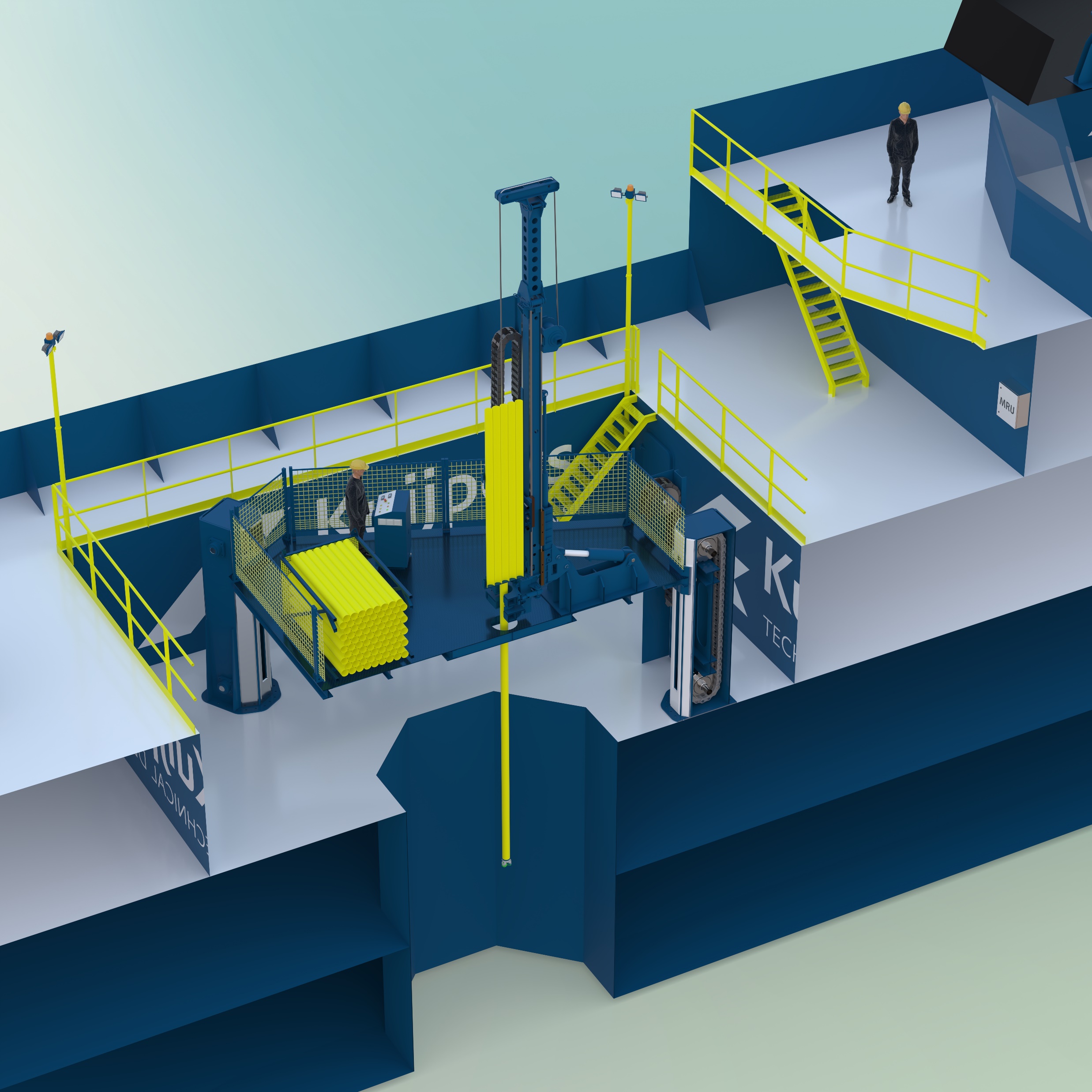

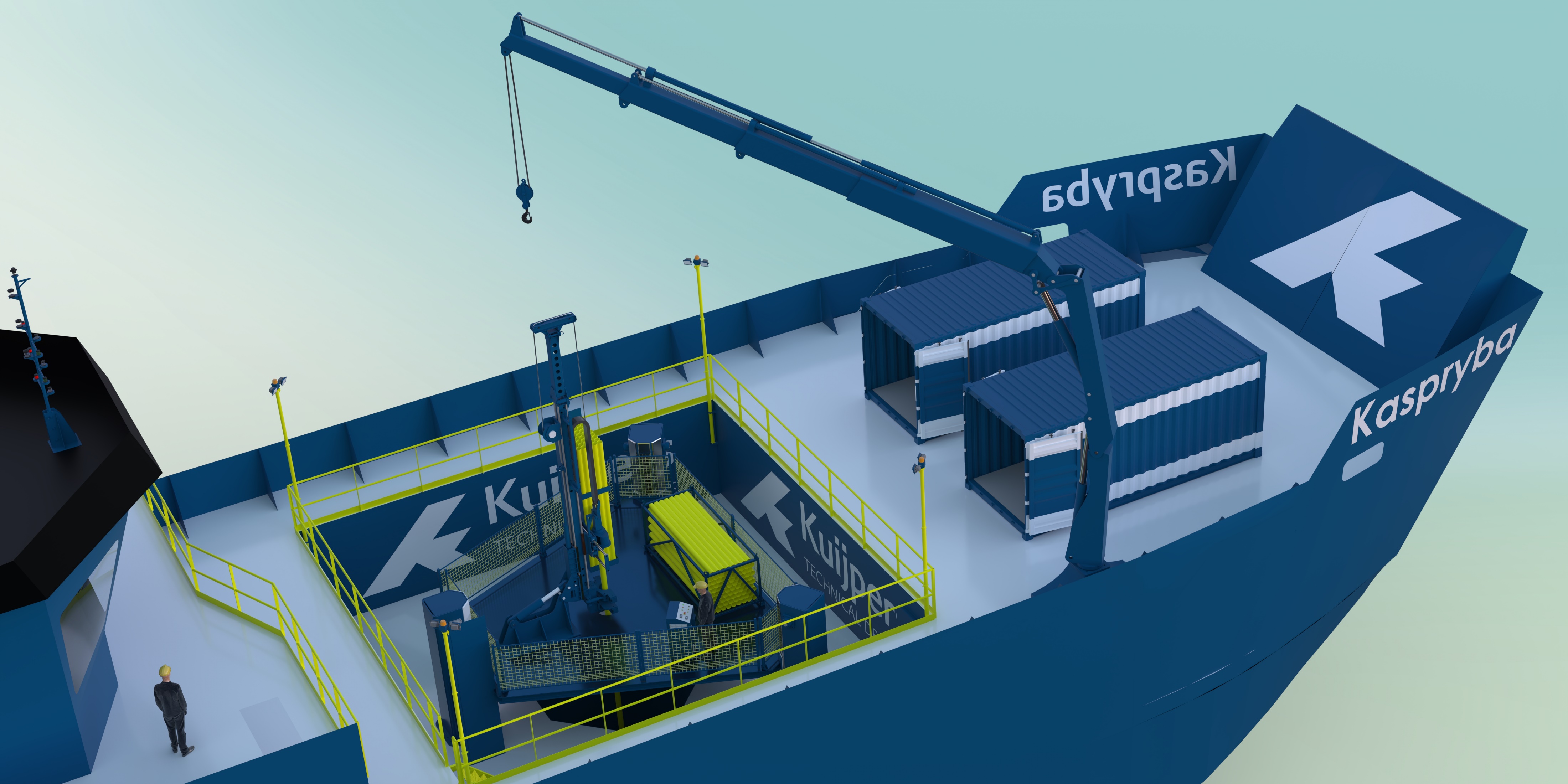

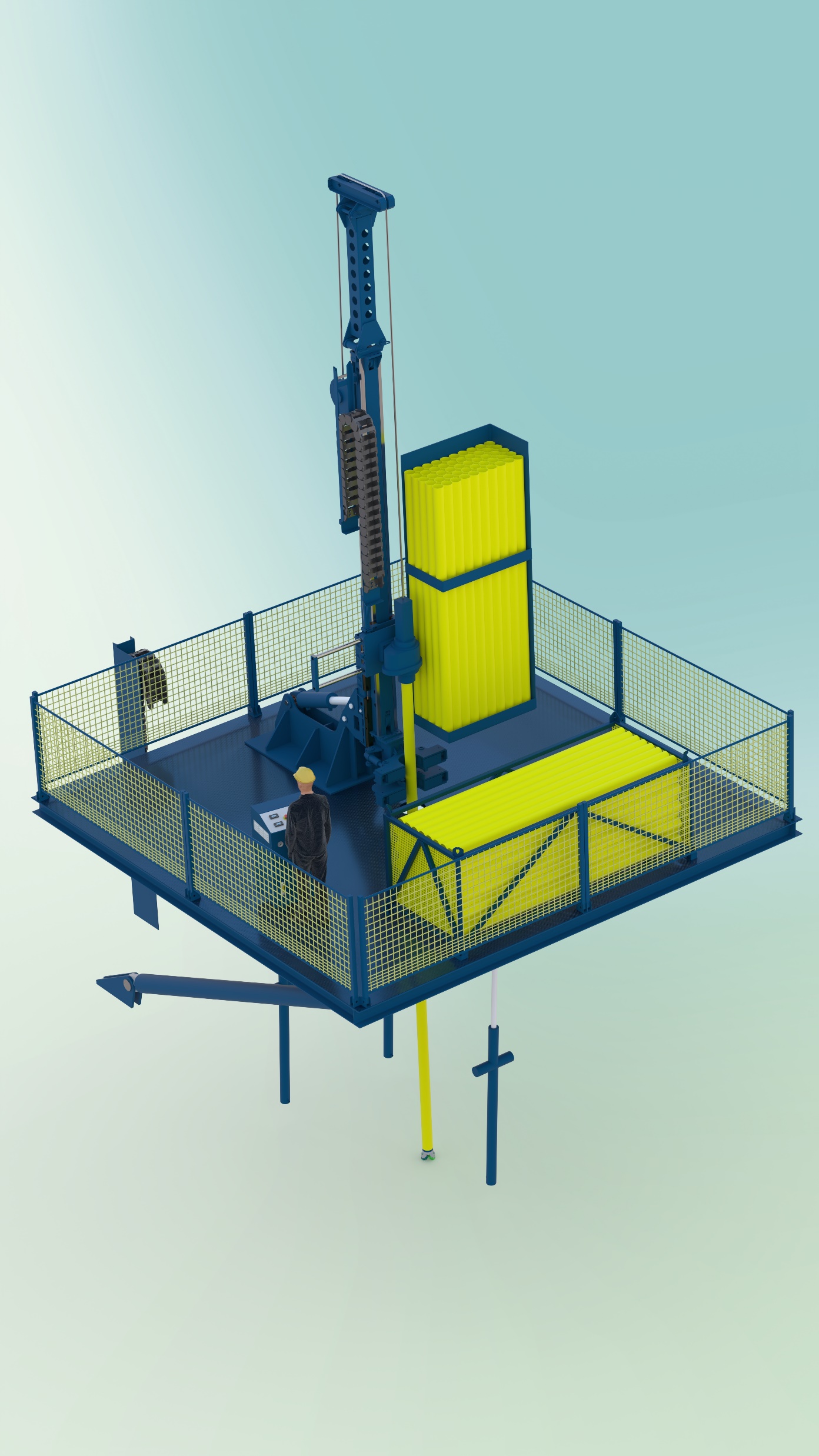

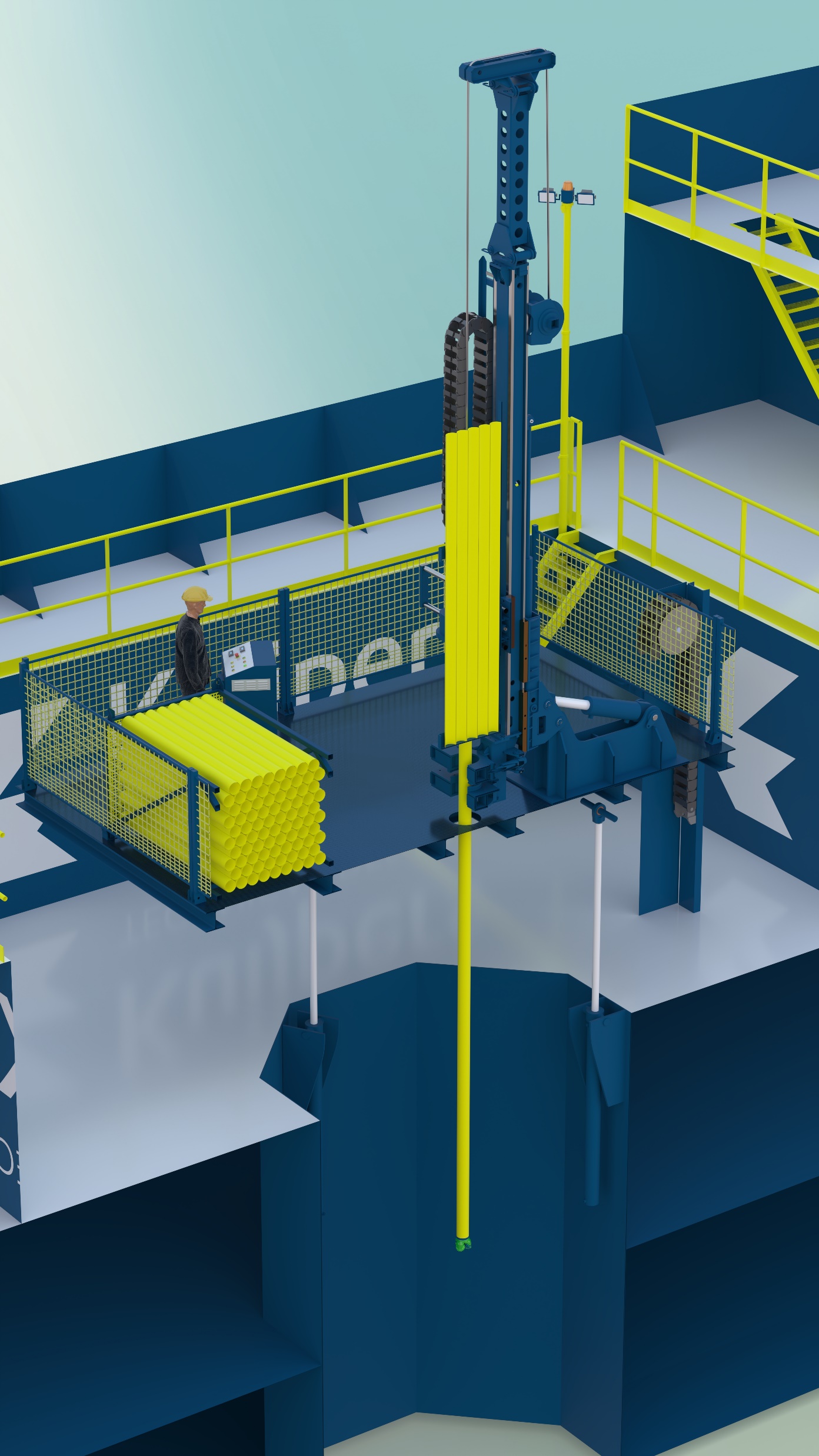

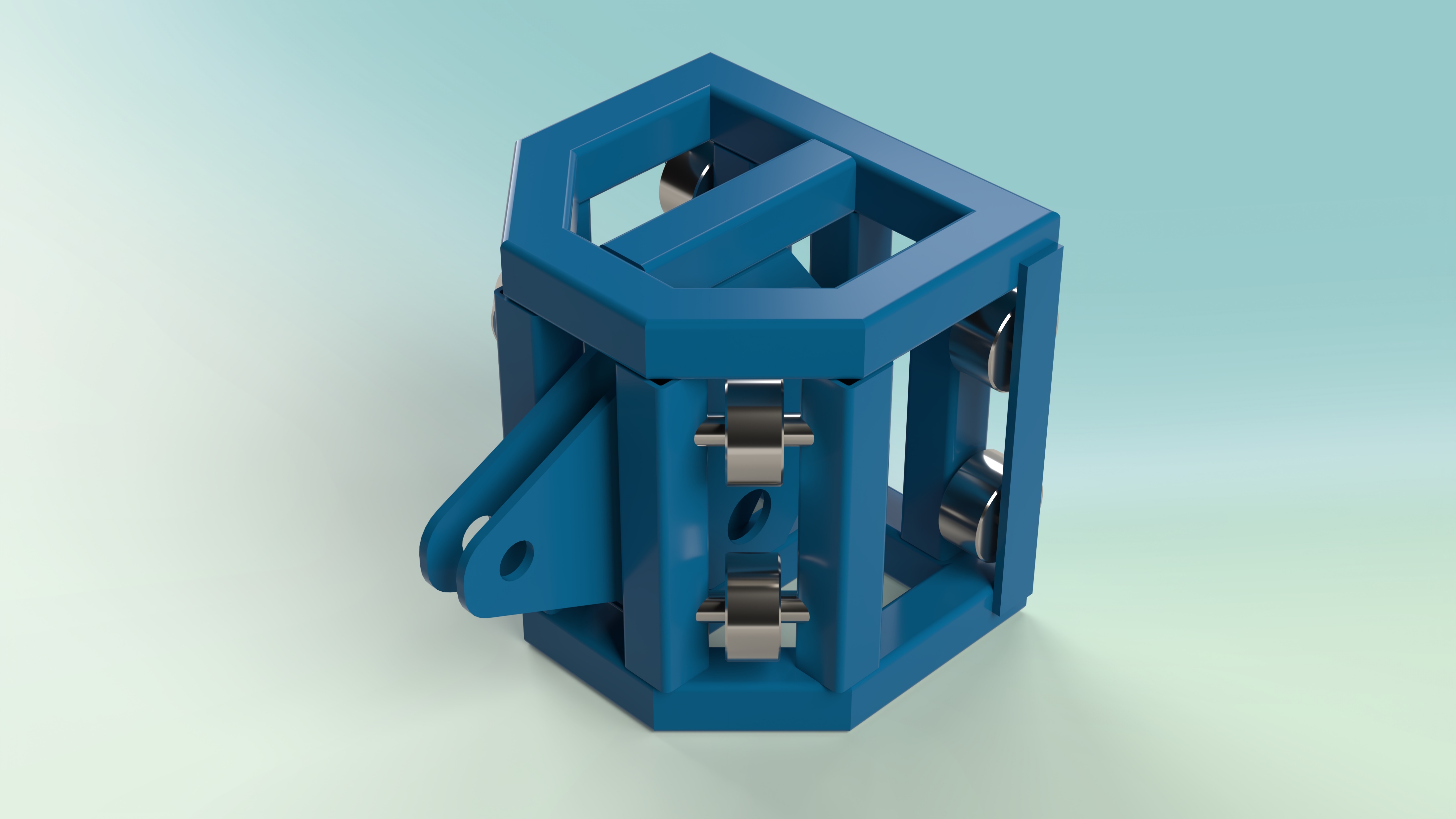

Renderizaciones 3D CAD
