Juego de Ruedas para Oruga Desplegable Barco RIB
Diseño y fabricación de un juego de ruedas para un barco RIB. Construcción ligera con muelle de hoja de fibra de vidrio y ruedas de rodamiento, montadas en un sistema de oruga.
Descripción del Proyecto

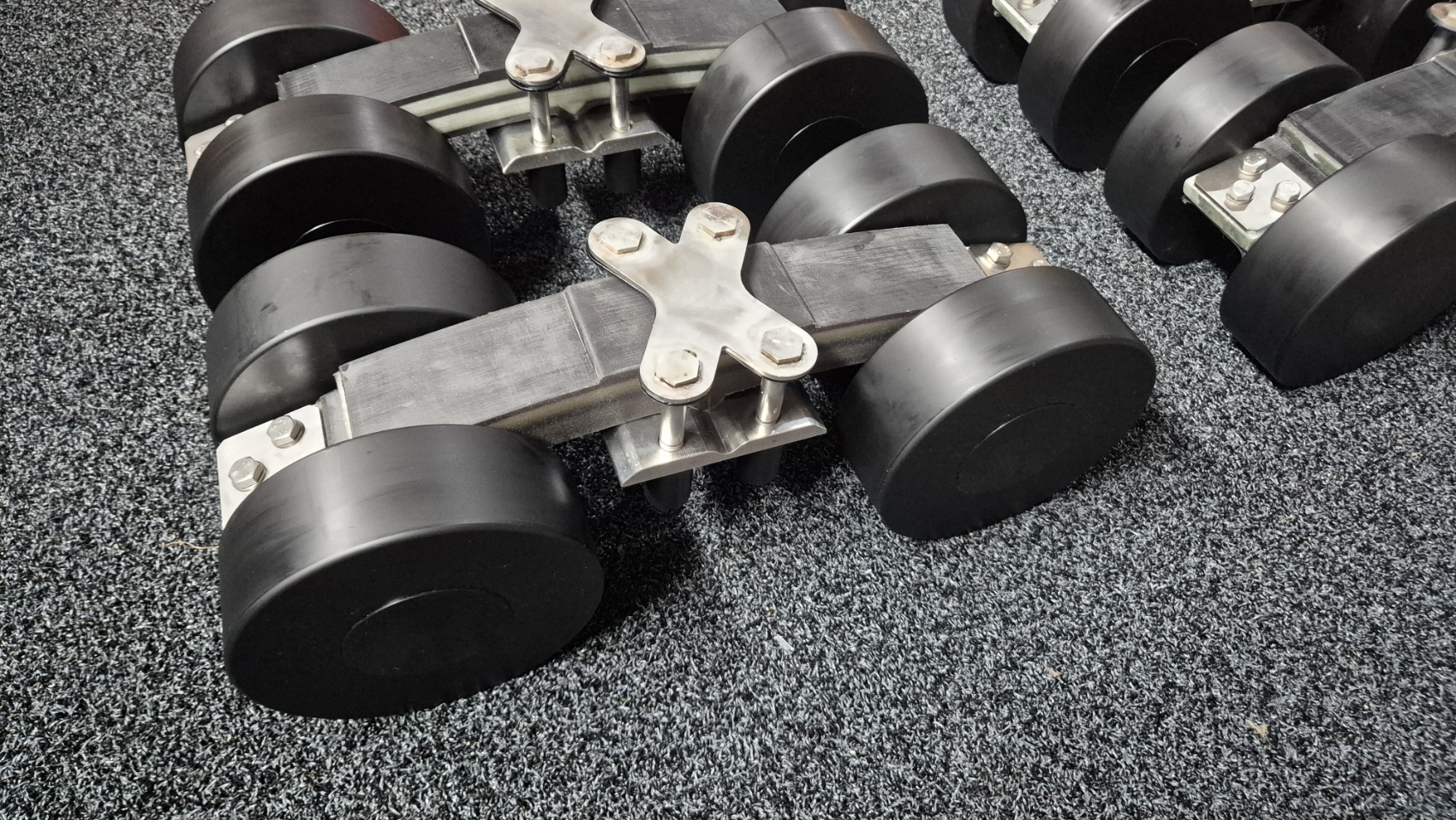

Para permitir que un barco RIB entre y salga del agua, se diseñó y fabricó un juego de ruedas. Estos juegos de ruedas se montan en las orugas del barco, que se expanden cuando el barco entra o sale del agua.
El muelle de hoja de fibra de vidrio forma el corazón del diseño: proporciona una suspensión ligera, resistente a la corrosión pero fuerte que absorbe el peso del barco. Los muelles de hoja se producen mediante bobinado de filamentos, un proceso de fabricación de compuestos donde las fibras de fibra de vidrio se envuelven en resina alrededor de un molde.
- Muelle de hoja de fibra de vidrio, producido por bobinado de filamentos

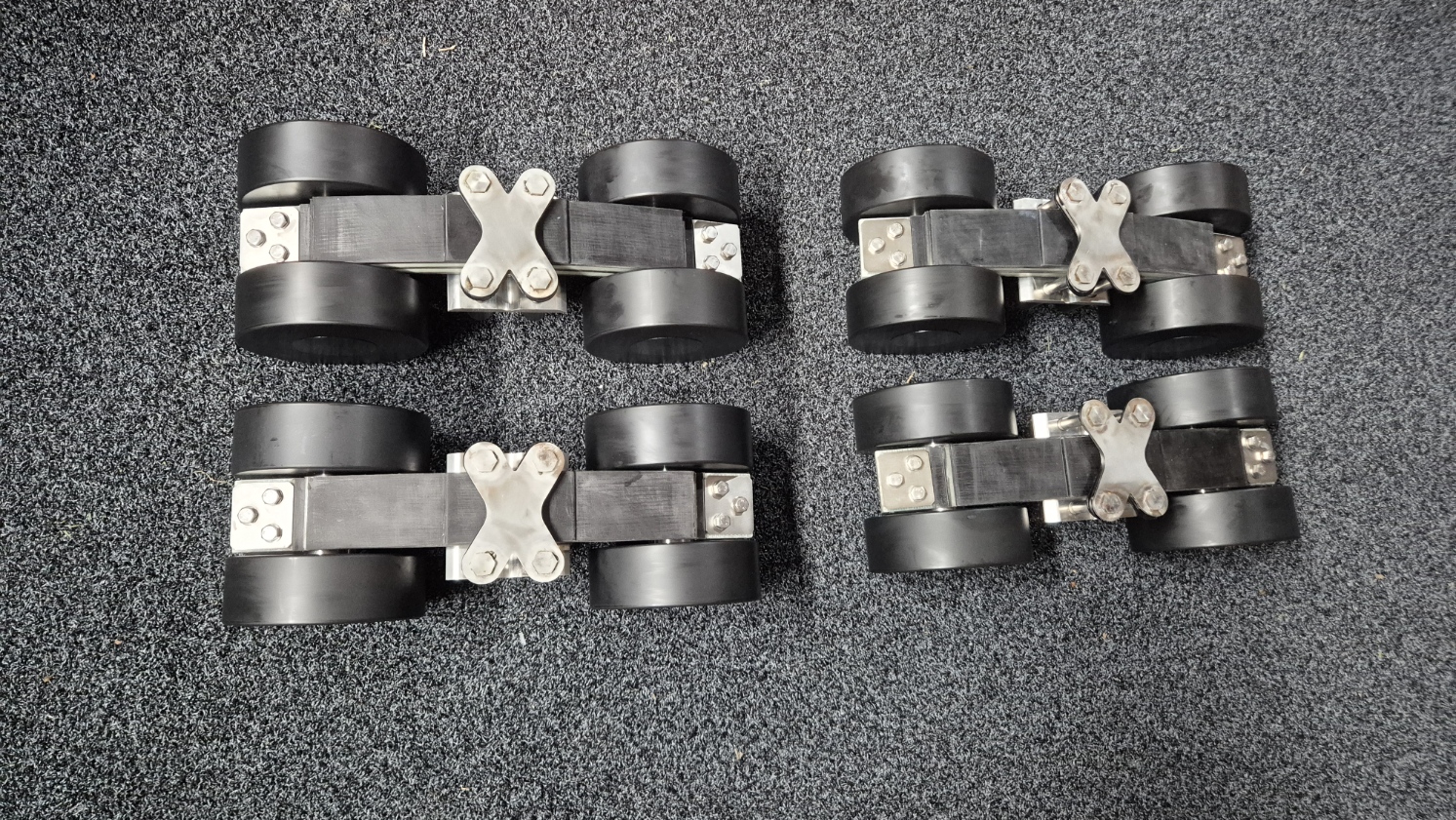

- Ruedas de rodamiento para operación suave sobre arena, rocas y pendientes
- Diseño desplegable, oruga se retrae en el barco cuando navega
- Construcción compuesta ligera y resistente a la corrosión

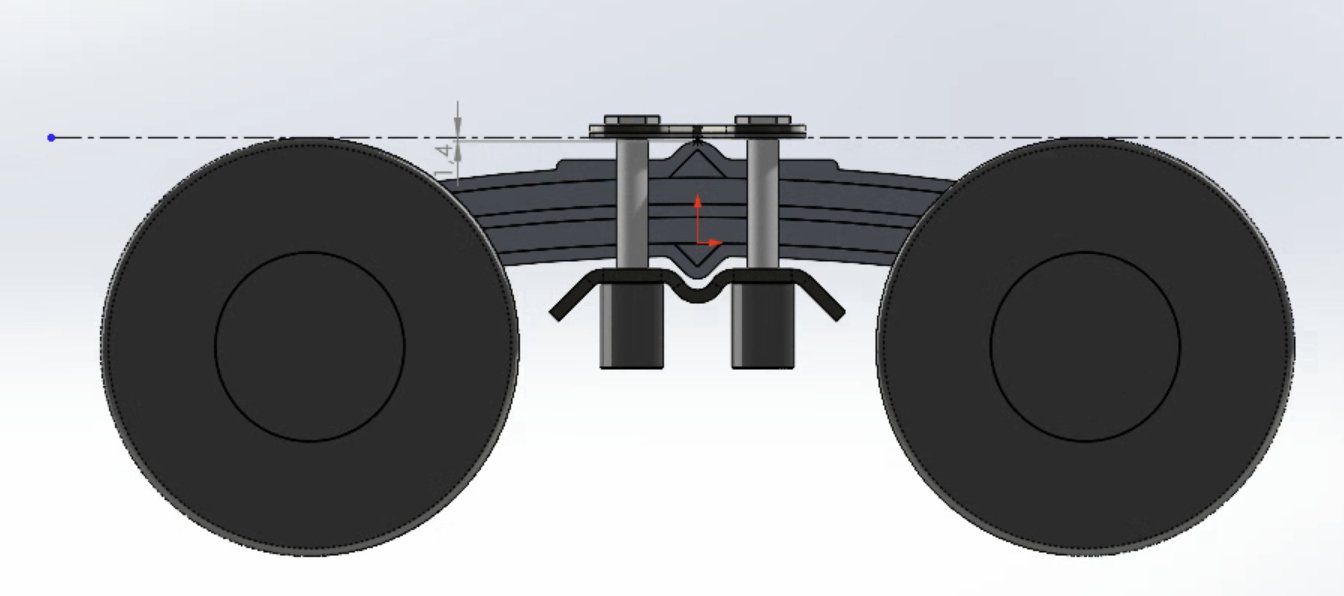

- Diseño CAD 3D completo en SolidWorks
Fotos del Proyecto
